量子柴油發電機組安裝使用說明

眾望柴油發電機組安裝使用說明

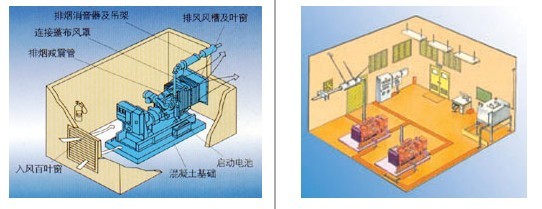

安裝示意圖及參考尺寸

型號               混凝土基礎平面（mm2）       機房總面積（mm2）機房更小高度
V-68GF            2500×1000     4400×3300     3000
V-80GF            2500×1000     4500×3300     3000
V-104GF           2700×1000     4600×3300     3000
V-120GF           2700×1000     4700×3300     3000
V-140GF           3000×1200     4900×3300     3000
V-160GF           3500×1200     5000×3300     3000
V-200GF           3500×1500     5000×3300     3000
V-260GF V-300GF V-320GF         4000×1500     6000×3300   3000
V-360GF V-400GF   4000×1500     6000×3300     3000

國產機組機房參考尺寸

型號	機房（長×寬×高）（mm）	備注
單臺40-200KW6缸機機房	5000×3600×3200	135系列
2臺40-200KW6缸機機房	6000×5000×3500	135系列
單臺200-400KW12缸機機房	6000×5000×3200	135系列
2臺200-400KW12缸機機房	8000×6000×3500	135系列
單臺（閉式）500-600KW機房	10000×7000×5000	8V190
單臺（開式）500-600KW機房	9000×7000×5000	8V190
單臺（閉式）700-1000KW機房	11000×8000×5500	12V190
單臺（開式）700-1000KW機房	9000×8000×5500	12V190

量子柴油發電機組安裝使用說明

1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音系數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往復式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有更終解釋權，恕不另行通知。
